Профільна труба може виглядати абсолютно рівною та однаковою по всій довжині, але навіть невеликі відхилення геометрії здатні створити проблеми під час складання металоконструкцій. Різниця в кілька міліметрів на окремих елементах іноді призводить до того, що деталі доводиться підганяти, додатково вирівнювати або змінювати вже готові з’єднання.

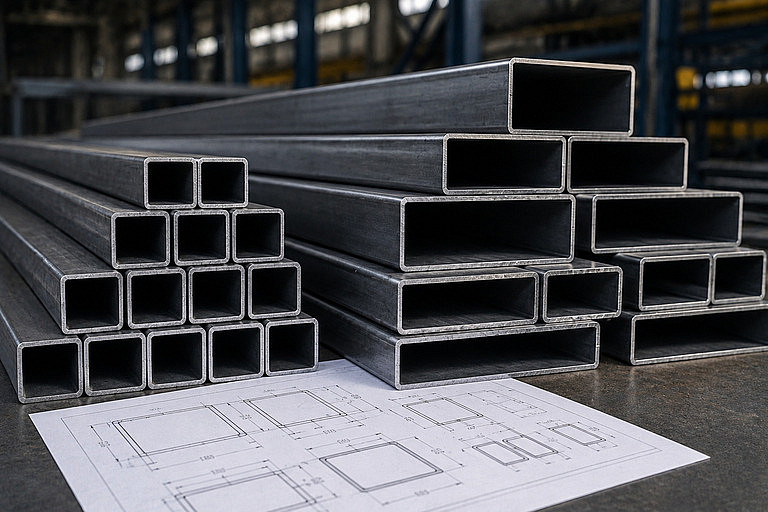

Саме тому контроль геометрії профільних труб — не формальна процедура, а важлива частина виробництва та приймання металопрокату. Перевіряють не лише ширину та висоту перерізу, а й товщину стінки, прямолінійність, кути, скручування, розміри по довжині та інші параметри.
Коли говорять про геометрію профільної труби, мають на увазі сукупність її розмірів і форми. Для квадратного або прямокутного профілю це насамперед ширина та висота перерізу, товщина стінки та радіуси заокруглення кутів.
Але на цьому контроль не закінчується. Важлива також форма самого виробу по всій довжині. Труба може мати необхідні розміри перерізу, але при цьому бути трохи зігнутою або скрученою. Для простої конструкції таке відхилення може виявитися несуттєвим, а під час складання точного каркаса воно стане причиною проблем.
ДСТУ 30245 передбачає контроль зовнішніх розмірів поперечного перерізу, товщини стінки, увігнутості, опуклості, загальної кривизни, скручування та інших геометричних характеристик профільних труб.
Уявімо конструкцію, в якій кілька профільних труб мають з’єднуватися в одній площині. Якщо один елемент має невелике відхилення за розміром або геометрією, під час зварювання його доведеться примусово підганяти.
Одне таке коригування зазвичай не створює серйозних проблем. Але якщо відхилення є у великої кількості деталей, похибки починають накопичуватися. У результаті готова конструкція може отримати перекоси, непередбачені зазори або додаткові напруження у з’єднаннях.
Особливо помітно це під час виготовлення:
Чим складніша конструкція і чим більше в ній елементів, тим важливішою є стабільність розмірів кожного профілю.
Контроль геометрії профільної труби включає кілька операцій. Насамперед перевіряють розміри поперечного перерізу. Для квадратного профілю це висота та ширина, які мають відповідати заявленому розміру з урахуванням допустимих відхилень.
Не менш важлива товщина стінки. Вона впливає не лише на масу одного погонного метра, а й на міцнісні характеристики виробу. При цьому вимірювати її слід у передбачених стандартом місцях, оскільки зона згину та область біля зварного шва можуть мати свої особливості.
Також оцінюють кути профілю. Для квадратної та прямокутної труби важливо, щоб стінки зберігали необхідну геометрію, інакше під час стикування елементів можуть виникнути додаткові складнощі.
Перевіряється і прямолінійність. Навіть невелика кривизна стає помітною, якщо профіль використовується як довгий елемент каркаса. Для контролю загальної кривизни стандарт передбачає вимірювання максимального відхилення від умовної прямої між кінцями профілю.
Окремо може контролюватися скручування труби та перпендикулярність торцевого різу. Останній параметр особливо важливий під час з’єднання елементів встик.
Для вимірювань застосовують різні інструменти залежно від параметра, який перевіряється. У нормативній документації зазначені металева лінійка, штангенциркуль, радіусні та кутові шаблони, кутомір, рулетка, мікрометр та інші засоби вимірювання.
Розміри поперечного перерізу не можна оцінювати лише візуально. Навіть досвідчений фахівець не завжди зможе визначити відхилення у частки або одиниці міліметра без вимірювального інструменту.
При цьому важлива не лише точність самого приладу, а й правильна методика вимірювання. Наприклад, ДСТУ 30245 вказує, що геометричні розміри перерізу перевіряють на певній відстані від торця профілю. Товщину стінки вимірюють на плоских ділянках, а довжину контролюють окремо.
Іншими словами, результат залежить не лише від того, чим вимірюють трубу, а й від того, де та як виконується вимірювання.
Невелике відхилення не завжди означає, що профіль непридатний для використання. Для металопрокату існують допустимі межі, встановлені відповідними стандартами. Наприклад, ДСТУ 30245 встановлює граничні відхилення за висотою та шириною профілю, а також вимоги до кутів поперечного перерізу.
Тому під час приймання важливо порівнювати фактичні параметри не з ідеальним розміром «до міліметра», а з вимогами конкретного стандарту та умовами замовлення.
Зовсім інша ситуація виникає, якщо виріб помітно виходить за допустимі межі. У цьому випадку проблеми можуть проявитися вже на етапі складання. Профіль доведеться додатково виправляти, підрізати або замінювати, що збільшує витрати часу та вартість робіт.
Для відповідальних конструкцій такі відхилення особливо небажані, оскільки геометрія окремих елементів впливає на точність усієї системи.
Для виробництва однієї невеликої конструкції іноді можна компенсувати незначну відмінність розмірів під час складання. Але при серійному виготовленні або монтажі великого об’єкта такий підхід стає неефективним.
Якщо профільні труби в одній партії мають стабільну геометрію, простіше налаштувати обладнання, підготувати шаблони, виконати різання та зварювання. Працівникам не доводиться щоразу підлаштовуватися під новий розмір або шукати спосіб компенсувати відхилення.
Саме тому під час закупівлі металопрокату має значення не лише ціна за тонну або погонний метр. Важливі також відповідність заявленому стандарту, стабільність розмірів та документи на продукцію.
Під час виготовлення металоконструкцій профільні труби часто з’єднують зварюванням. І тут точність розмірів має практичне значення.
Рівні грані дають змогу правильно виставити деталі перед зварюванням. Якщо профіль має виражене викривлення або скручування, спочатку доводиться займатися його вирівнюванням. Це збільшує час підготовки та може ускладнити отримання акуратного з’єднання.

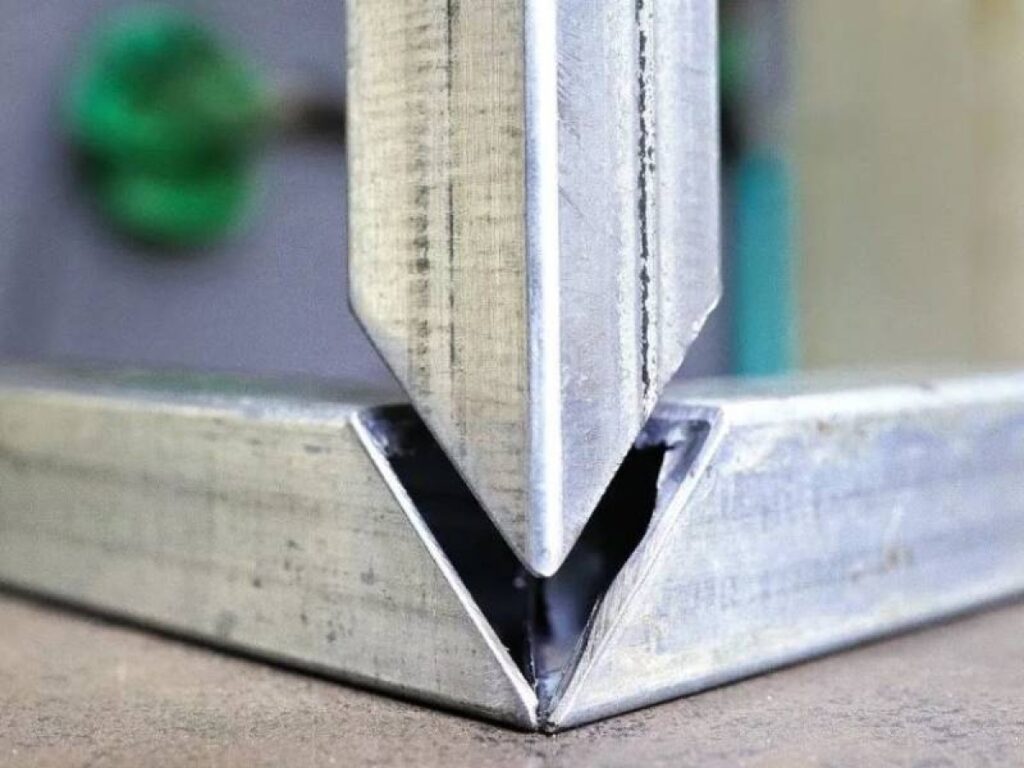

Перпендикулярність торця також має значення. Якщо труба має з’єднуватися з іншим елементом під певним кутом, нерівний або косий різ збільшує зазор і потребує додаткової обробки.
Таким чином, контроль геометрії допомагає не лише відповідати нормативам, а й зробити наступні виробничі операції більш передбачуваними.
Під час закупівлі профільного металопрокату варто заздалегідь уточнити стандарт виготовлення, розміри перерізу, товщину стінки, довжину та марку сталі. Для відповідальних конструкцій корисно перевірити наявність документів про якість продукції.
Під час отримання партії можна вибірково перевірити кілька виробів. Візуальний огляд дасть змогу помітити виражені вигини, вм’ятини або пошкодження, а вимірювальні інструменти допоможуть оцінити фактичні розміри.
Якщо профіль придбавається для точної металоконструкції, краще заздалегідь визначити допустимі відхилення та вимоги до продукції. Тоді ймовірність неприємних сюрпризів під час складання буде значно нижчою.
Профільну трубу часто обирають за розміром і товщиною стінки, але цього недостатньо для оцінки якості. У реальній роботі має значення те, наскільки фактична геометрія виробу відповідає заявленим параметрам.
Точна геометрія спрощує різання, зварювання та складання, допомагає отримувати рівні каркаси та зменшує необхідність додаткового підганяння. Тому контроль розмірів профільної труби — це не зайва формальність, а спосіб заздалегідь уникнути проблем на наступних етапах роботи.
Особливо важливий такий підхід під час виготовлення відповідальних металоконструкцій, де навіть невеликі відхилення окремих елементів можуть вплинути на точність усього складання. Грамотний вибір металопрокату починається не лише з відповідного розміру, а й з розуміння вимог до його геометрії та якості.
