Сонячні панелі прийнято сприймати як головний елемент фотоелектричної системи. Однак самі модулі не можуть працювати без надійної конструкції, яка утримує їх у заданому положенні та передає навантаження на основу або покрівлю. Саме тому під час будівництва сонячних енергетичних установок велике значення має вибір металопрокату для опор і каркасів.
Профільні труби добре підходять для таких завдань завдяки поєднанню міцності, жорсткості, відносно невеликої маси та зручності обробки. З них можна створювати різні несучі елементи, рами, стійки та додаткові конструкції, які забезпечують надійне кріплення сонячних панелей.
При цьому профільна труба для сонячних конструкцій має підбиратися не лише за розміром. Важливі товщина стінки, марка сталі, спосіб захисту від корозії, характер навантаження та особливості конкретного об’єкта.
Основна особливість профільної труби — замкнений переріз. Квадратні та прямокутні профілі добре чинять опір згину й крученню, а плоскі грані значно спрощують з’єднання окремих елементів.
Для сонячних установок це особливо зручно. Панелі необхідно розташувати під певним кутом, забезпечити однакову геометрію рядів і надійно закріпити конструкцію. Профільна труба дає змогу створювати каркаси різної конфігурації без надмірного ускладнення конструкції.
Ще одна перевага — можливість порівняно просто виконувати різання, свердління та зварювання. Це дає змогу виготовляти елементи безпосередньо під конкретний проєкт.
Сталеві замкнені квадратні та прямокутні профілі належать до матеріалів, призначених для будівельних металоконструкцій; відповідні технічні вимоги до них визначаються нормативними документами.

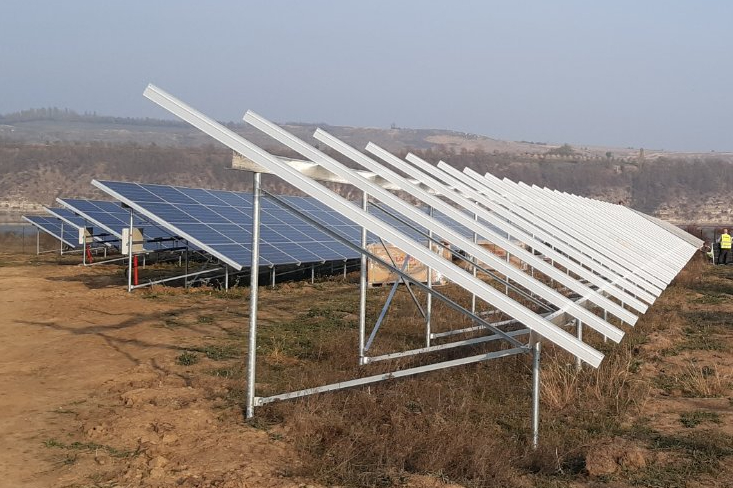

Область застосування залежить від типу сонячної установки. Найбільш очевидний варіант — наземні конструкції, на яких панелі встановлюються рядами.
У таких системах профільні труби можуть використовуватися для виготовлення вертикальних стійок, горизонтальних зв’язків, поперечин, рам та інших елементів. Конструкція з’єднує панелі між собою та передає навантаження на фундамент, палі або інший тип основи.
Профільний металопрокат також підходить для невеликих приватних сонячних установок. Наприклад, з нього можна виготовити каркас для кількох панелей на ділянці, навісі або допоміжній споруді.
Ще один напрям — монтаж сонячних панелей на дахах. Тут конструкція має враховувати особливості наявної покрівлі. Не можна просто вибрати трубу потрібного розміру та встановити її без розрахунку: додаткові навантаження передаються на елементи покрівлі, а самі панелі збільшують площу, що сприймає вплив вітру.
У промислових сонячних установках вимоги до металоконструкцій стають ще серйознішими. Велика площа масиву панелей означає значні сумарні навантаження, тому переріз і схема каркаса мають визначатися проєктом.
Сонячна панель має порівняно невелику масу, але на конструкцію впливають не лише вага модулів і самого каркаса. Важливу роль відіграють вітер, сніг та інші експлуатаційні фактори.
Особливо важливим є вітрове навантаження. Панелі мають велику площу та встановлюються під кутом, тому пориви вітру можуть створювати значні зусилля на кріплення та опори. У сучасних дослідженнях конструкцій для фотоелектричних установок також окремо розглядаються тривалі впливи вітру та концентрація навантажень у місцях кріплення системи.
Тому під час вибору профільної труби необхідно враховувати не лише її масу та зовнішній розмір. Важливі момент опору, жорсткість, довжина прольоту та схема встановлення. Один і той самий профіль може підходити для короткої стійки й виявитися недостатнім для довгого елемента без проміжних опор.
Обидва варіанти можуть використовуватися в сонячних енергетичних установках, але конкретний вибір залежить від конструкції.
Квадратна профільна труба зручна там, де навантаження може впливати в різних напрямках і потрібна приблизно однакова жорсткість за основними осями. Вона також практична під час виготовлення рам і стійок.
Прямокутний профіль дає змогу зробити конструкцію більш орієнтованою на певний напрямок навантаження. Збільшення однієї зі сторін перерізу може підвищити опір згину без необхідності пропорційно збільшувати масу всього елемента.
Саме тому вибирати профільну трубу лише за принципом «чим більший розмір, тим надійніше» неправильно. Іноді грамотно підібрана геометрія дає змогу отримати необхідну жорсткість за більш раціонального використання металу.
Сонячні установки часто працюють просто неба роками. Профільна труба при цьому постійно піддається впливу дощу, снігу, перепадів температури та вологості. Тому захист сталі від корозії має не менше значення, ніж механічна міцність конструкції.
Для сонячних опор застосовують оцинковану сталь, захисні покриття та інші рішення, що відповідають конкретним умовам експлуатації. Сучасні системи наземного монтажу, наприклад, використовують оцинковані та інші захищені сталеві елементи.
Важливо враховувати не лише стан поверхні самої труби, а й місця різання, свердління та зварювання. Після механічної або зварювальної обробки захисний шар може бути пошкоджений, тому такі ділянки потребують додаткового захисту.
Особливої уваги потребують сонячні установки в регіонах із підвищеною вологістю, поруч із морем або промисловими об’єктами. Агресивне середовище прискорює руйнування захисного покриття та самої сталі. Дослідження сонячних металоконструкцій показують, що пошкодження захисного цинкового шару може підвищувати ризик подальшої корозії.
Ще одна важлива перевага профільного металопрокату — зручність виготовлення монтажних конструкцій.
Плоскі стінки дають змогу виконувати отвори та встановлювати кріплення без складної обробки. До профілю зручно приварювати додаткові елементи, встановлювати кронштейни та з’єднувати окремі частини каркаса.
При цьому чим точніше виготовлені елементи, тим простіше проходить монтаж. Якщо стійки мають різну довжину або каркасні деталі відрізняються за геометрією, монтажникам доводиться компенсувати ці відхилення безпосередньо на об’єкті. Це збільшує час роботи та може вплинути на точність розташування панелей.
Тому для великих сонячних установок має сенс заздалегідь продумати розміри всіх елементів, місця з’єднань і послідовність монтажу.
Вибір починають не із самого металопрокату, а з характеристик майбутньої конструкції. Необхідно визначити кількість панелей, їх розташування, кут нахилу, висоту встановлення та тип основи.
Потім розраховуються основні навантаження. Для наземних систем особливе значення мають вітер і сніг, а для покрівельних конструкцій додатково необхідно враховувати несучу здатність наявного даху.
Після цього підбираються переріз труби, товщина стінки та марка сталі. Для відповідальних конструкцій бажано виконувати розрахунок металокаркаса, а не вибирати профіль виключно за досвідом або візуальною оцінкою.
Також варто заздалегідь визначити спосіб з’єднання. Якщо конструкція буде зварною, важливі технологічність профілю та якість підготовки деталей. За болтового складання необхідно передбачити місця для отворів, кріпильних елементів і доступу інструменту.
Під час будівництва сонячної електростанції вартість металоконструкції може здаватися другорядною на тлі ціни самих панелей та електрообладнання. Однак саме каркас забезпечує їх правильне положення та стійкість.
Спроба знизити витрати за рахунок занадто тонкої стінки або недостатнього перерізу може призвести до деформації елементів, необхідності додаткового підсилення або складнішого монтажу. У результаті початкова економія здатна перетворитися на додаткові витрати.
З іншого боку, надмірно масивна конструкція також не завжди виправдана. Вона збільшує вагу, вартість металу, транспортні та монтажні витрати.
Оптимальний варіант — профільна труба, характеристики якої відповідають розрахунковим навантаженням конкретної сонячної установки.
Сонячна енергетика висуває до металоконструкцій цілком конкретні вимоги: стійкість, точність, довговічність і здатність працювати під змінними навантаженнями. Профільні труби дають змогу вирішувати ці завдання завдяки зручній геометрії та широкому вибору розмірів.
Вони застосовуються для стійок, рам, зв’язків та інших елементів наземних і покрівельних конструкцій. За грамотного проєктування профільний металопрокат допомагає створити міцний каркас без невиправданого збільшення маси.
Але надійність сонячної установки визначається не лише самим матеріалом. Важливі правильний розрахунок, якість з’єднань, захист від корозії та відповідність конструкції реальним умовам експлуатації.
Саме комплексний підхід дає змогу використовувати профільні труби максимально ефективно та створювати сонячні енергетичні установки, розраховані на тривалу роботу просто неба.
